自吸泵的安裝

2022/7/26 16:40:43

從自吸泵的安裝示意圖上可以清楚的看出ZX自吸泵是由很多零部件構成的，一般自吸泵的自吸高度在3～5米，節能水泵公司生產的高效節能自吸泵自吸高度在6～7米。也可以使用高吸程自吸泵來提高自吸泵的吸程。ZX自吸泵的安裝一般是臥式安裝。

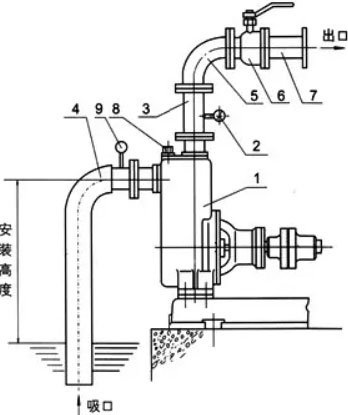

自吸泵安裝示意圖

（1）在高揚程自吸泵和電機直聯傳動時，應該注意泵軸和電機輸出的同軸度，自吸泵安裝的準確是否使水泵的運行穩定與使用年限有較大的影響，需要仔細查看并且認真安裝與校正。

（2）無密封自吸自吸泵聯軸器需要用螺母緊固好，并且將螺母鎖緊，避免螺母出現松動，否則容易引起葉輪竄動，導致機械出現故障。

（3）為了確保泵體中能夠保持一定閥儲存液，可以達到很好的自吸能力與避免機械密封的干摩擦，需要時無密封自控自吸泵的進口高于泵軸中心線。

（4）吸入管的安裝注意事項：

①吸入口的安裝高度不可以超出5米，在條件允許時吸入口安裝管道應該盡量低于水池較低的儲水平面，并且盡可能縮短吸入管的長度，盡量少裝彎頭，只有這樣才有利于縮短自吸時間，將自吸功能提高。

②吸入管路中的閥門和法蘭應該嚴防漏氣與液體滲漏，也就是說吸入管路中不允許有漏氣的情況出現。

③應該避免泵體中吸入固體等雜物，吸入管路上應該設置過濾器。過濾器的有效面積應該在吸入管截面的2～3倍，過濾器需要定期進行查看。

④吸入管路與吐出管路應該有獨立的支撐，泵體的重量不能強加于泵上。

（5）自吸泵在安裝時應該使自吸泵和管路里沒有石塊和鐵砂等雜物。

（6）安裝過程中應該確保ZX自吸泵和管路的靜電接地電阻達到規定要求。

（7）將自吸泵的聯軸器進行校正和電機聯軸器的安裝間隙以及同軸度，不同軸度的允許偏差在0.1毫米。泵軸與電機軸的高度差能在底腳上墊銅皮或者將鐵皮進行調整。

（8）在自吸泵實際運行3～4小時后，再進行檢查，假如沒有不良情況，就說明安裝比較妥當，在試運行中查看軸。

（9）自吸泵的出口管路上假如裝有單向閥，在自吸過程中不可以使自吸泵順利的將氣體排出時，應該在泵的出口處加裝排氣水管與閥門。
