鍋爐給水循環泵的拆裝

2021/11/26 17:11:15

鍋爐給水循環泵的拆卸

鍋爐給水泵的拆卸可以從拆下吐出側的軸承部件開始拆卸步驟如下：

（1）吐出側軸承壓蓋上的螺栓擰下與吐出段、軸承體、填料函體之間的連接螺母拆下。

（2）軸上的圓螺母拆下，軸承內圈、軸承壓蓋與擋圈依次拆下，將填料壓蓋、填料環、填料拆下。

（3）軸上的O型密封圈、軸套、平衡盤、鍵依次拆下，末級導葉、平衡環依次拆下。

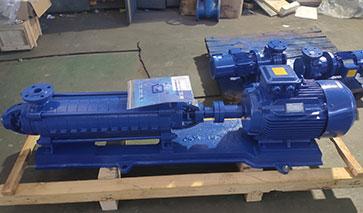

鍋爐給水循環泵的拆裝

（4）末級葉輪與鍵拆下后，再把中斷拆卸，按照同樣的方法把剩余的各級葉輪、中段與導葉拆下，一直拆卸掉前一級葉輪為止。

（5）吸水段和軸承體的連接螺母與軸承壓蓋上的螺栓擰掉后，再把軸承部件卸掉。

（6）把軸從吸入段抽出，軸上的固定螺母擰掉，依次把軸承內圈、O型密封圈、擋套、軸套等部件拆下。

等到鍋爐給水循環泵拆卸工作基本完成后，上面的拆卸過程有些零件是互相連接在一起的，通常擰掉連接螺栓或者螺母后就能拆下。

鍋爐給水循環泵的裝配順序是按照拆卸順序步驟（6）到步驟（1）反向操作。

（1）鍋爐給水泵清洗后沒有干的零部件，可以用布擦干或者在空氣中干燥。

（2）查看全部零件的磨損情況，對于不可以保證正常運行的零部件應該更換成新的。

（3）查看泵軸上是否有生銹或者灰塵，使用千分表查看軸的精度（軸的徑向跳動值不能高于8級精度）。

（4）密封間隙超過推薦值的較大值百分之五十時，密封元件可以更換。

給水泵裝配質量的好壞會對泵的正常運轉有直接影響，會影響水泵的性能參數與使用壽命。裝配時注意事項如下：

（1）固定部分各零部件組合后的同心度依靠零件的制造精度與裝配質量來保證，應該保護零部件的表面粗糙度、加工精度、不能出現劃傷與磕碰。緊固的螺栓螺釘應該受力均勻。

（2）葉輪出口流道和進口流道的對中性是依靠各零件的軸向尺寸的保證。流道對中性的好壞對泵的性能有直接影響，鍋爐給水循環泵的尺寸不可以隨意調整。

（3）鍋爐給水循環泵裝配完成后，沒有安裝填料前，可以手動轉動鍋爐給水泵的轉子，查看轉子在泵殼內轉動是否靈活以及轉向竄動量是否達到規定要求。

（4）以上檢查符合要求后，可以在鍋爐給水循環泵兩端軸封處添加填料，需要注意填料環在填料室當中的位置。

鍋爐給水循環泵的拆裝由循環泵廠家總結。
