D型水泵也被稱為D型多級臥式離心泵，D型水泵的結構比較復雜，由許多配件組成，分別是進水段、導葉、、中斷、出水段、首級葉輪、葉輪、平衡盤、平衡環、尾蓋、填料、平衡套、填料壓蓋、O型圈、軸承、首級密封環、密封環、導葉套、軸、軸套、平衡水管部件、水封管部件等等。
D型水泵結構組成部分
D型水泵的結構形式一般是從進水口方向是右面水平方向，出水口方向從電機端看是垂直向上。

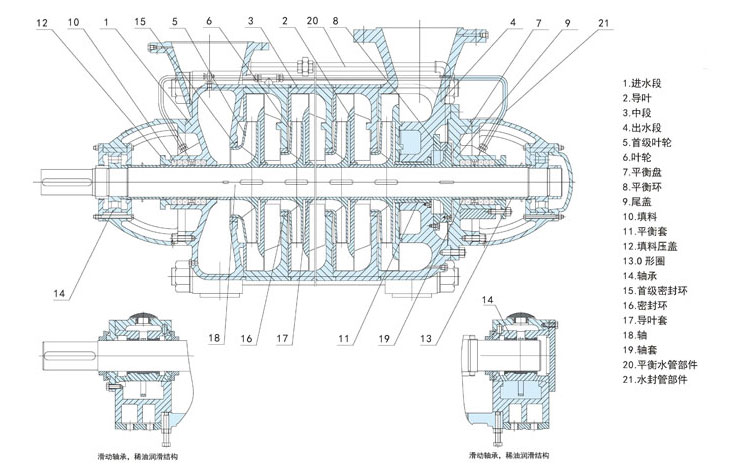

D型水泵是單吸多級節段式離心泵結構，D型水泵的進口位置水平，出水口垂直向上，具體結構如下圖。
1.定子部分
定子部分主要有前段、中段、后段、導葉、軸承架、平衡室蓋等零部件采用穿杠與螺母連接為一體、前段和后段兩側旁使用螺栓和螺母固定在泵座上。
2.轉子部分
轉子部分主要有葉輪、葉輪擋套、平衡盤、平衡擋套、軸套等零部件用小圓螺母擰緊，被固定在軸上使用平鍵防轉。整個轉子可以支撐在兩端的軸承上。轉子用彈性柱銷聯軸器和電機直接連接。為了補償膨脹在后一級和平衡擋套之間安裝齒形墊，D型水泵檢修時可以進行更換。
3.平衡機構
D型水泵可以使用完全自動平衡軸向力的平衡盤水力平衡裝置，這些裝置分別由平衡盤、平衡板、平衡套、平衡擋套四個零部件組成。
D型水泵結構性能
1.D型多級泵級數較多，軸比較細長，靜擾度較大，容易出現轉子和固定部件磕碰的情況，致使運行時不穩定，噪聲和振動增大，易損部件過早出現損壞。為了克服這些缺陷，我們公司在傳統設計上加大了對主軸的設計尺寸，確保主軸剛度大大加強運行過程中更加平穩。
2.我們選用更加優秀的水力模型，使D型水泵的實際效率提高到百分之三以上，進而降低運行成本等費用。
3.對于輸送液體介質的特點，我們對D型多級泵的平衡盤與平衡環的貼合面使用了耐磨損、耐腐蝕、減摩阻涂層，并且使用了降低平衡回水阻力的舉措，可以大大降低腔室的壓力，進而提高了軸封的可靠性減少泄漏的發生。
制造工藝方面
1.針對主軸周身電鍍后進行加工，主軸的剛度有所加強，主軸的壽命得到延長，確保拆卸時更加方便。
2.主軸臺階部分均使用圓角加工處理，經過強度校驗，較大剪切力可以減少百分之二十五左右，軸剛度較小情況下可以提高百分之一百二十五左右。
3.對于泵閥行業出現的長期沒有解決的導葉套在中段脫銷轉動或者是微擺的問題，我們使用預緊裝配的方法來徹底解決問題。減少了D型水泵的振動和噪音情況，確保運行中更加平穩安靜。
4.轉子整體使用動靜平衡試驗使運行更加平穩可靠。
