葉輪是水泵的“心臟”，葉輪決定節能泵的流量、揚程和效率。針對高效節能水泵的設計，從考慮水力損失的減少、效率較高和氣蝕性能佳著手，用節能水泵三元流理論和CFD流體力學計算軟件和優化相結合的方法，尋找不同的流動和幾何參數的優化組合，從設計上確保節能水泵產品的高效性能。

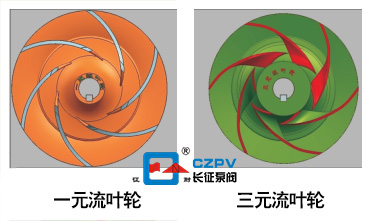

一元流和二元流動理論
一元流動理論假設葉片數量可以無限多，液體運動軸對稱與軸面液體沿著段水面上的軸面速度均勻分布。一元流動理論設計中只能確保葉輪前后的液體運動條件，葉輪內部液體質點運動規律在設計中能任意確定。
二元流動理論可以同樣假設葉片數量能無限多，液體運動軸對稱，假定葉輪流道和流體流態在葉道截面上呈線型變量關系，也就是說葉輪周圍水流流動在同一截面不同高度位置上呈有規律變化，越接近葉輪處流速越大，向上越接近蓋盤處水流速度越小。
一元流和二元流理論不能真實反應出泵內流體的流動狀態，葉輪性能的判斷只能通過水力模型測試試驗才能確定。
三元流動理論
三元流理論是將葉輪內部的三元立體空間進行無限地分割，并對葉輪流道內各個工作點進行分析，建立真實完整的葉輪內流體流動的數學模型。根據三元流理論設計出來的葉片形狀是不規則曲面形狀，葉輪葉片的結構能適應流體的真實流態，可以控制葉輪內部全部質點的速度分布。使用三元流理論設計的高效節能水泵，運行效率和原有水泵運行效率相比有明顯提高。
三元流動葉輪設計
我們公司有專業的高新技術團隊，可以對高效水泵或者葉輪進行定制設計，根據“射流-尾跡三元流動理論”把葉輪內部的三元立體空間進行無限分割，分析葉輪流道內各個工作點，建立真實的葉輪內流體流動數字模型，進行網格劃分和流出計算，使用三元流動設計優化葉片的進出安放角、葉片數、扭曲葉片各截面形狀等，防止水在葉片之間形成回流使工作面的流動分離，使水在葉輪間流動更接近設計狀態，減少流動損失與無用功，綜合提高節能水泵整體效率。

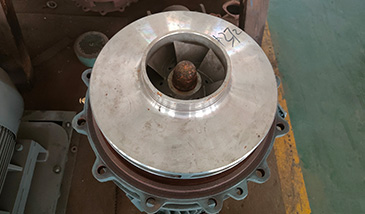

三元流葉輪制造工藝
我們公司對于中小型三元流葉輪使用金屬模，模具進行數控加工，葉輪使用不銹鋼精密鑄造。對于大型三元流葉輪，葉片毛坯使用鍛造或者鑄造，葉片與葉輪前后蓋板使用數控精密加工，加工完成后，整個葉輪使用拼焊工藝。使用這種工藝的優點是葉片型線完全達到設計要求，所有的葉輪經過動靜平衡和水力平衡處理，提高水力效率。
節能水泵三元流葉輪設計與制造由水泵廠家總結。
