中開雙吸泵主要零件材料選用表

2021/7/30 15:17:54

中開雙吸泵也被稱為雙吸中開泵、單級雙吸中開式離心泵主要零部件有泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、機封壓蓋、填料壓蓋、填料函體、軸套螺母、鍵構成。

雙吸中開泵軸端密封可以選用軟填料密封、盤根填料密封和機械密封，用戶可以根據需要進行購買。填料密封主要部件有填料環。填料套、水封管、填料和填料壓蓋構成。CZNW（S）單級雙吸泵為立式結構，進口和出口都在水平方向。CZOW中開雙吸泵為臥式結構，進口和出口都在泵中心線下方，和泵軸垂直。

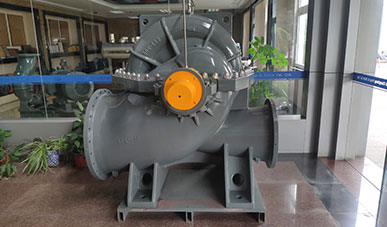

中開雙吸泵

中開雙吸泵主要零件材料選用一覽表

零件名稱	材料牌號及組合
零件名稱	A	B	C	D	E	F
泵體	ZG230-450/300/HT250/QT400-18				HT250+涂層	1.4460（鑄）
泵蓋	ZG230-450/300/HT250/QT400-18				HT250+涂層	1.4460（鑄）
葉輪	部分HT250/QT400-18	ZG230-450 /304	304/ ZCuSn5Pb5Zn5	300/1.4460(鑄)	300/1.4460(鑄)	1.4460（鑄）
軸	40Cr	40Cr	40Cr	40Cr	40Cr	1.4462
雙吸密封環	HT250/QT400-18	ZG230-450 /2Cr13	304/ ZCuSn5Pb5Zn5	304/1.4460(鑄)	304/1.4460(鑄)	1.4460（鑄）
軸套	CZNW 系列 2Cr13	2Cr13/300	2Cr13/300	1.4460(鑄)	1.4460(鑄)	1.4460（鑄）
機封壓蓋	304/HT	304	304	304	304	304
填料壓蓋	304/HT	304	304	304	304	304
填料函體	HT250	HT250/QT400-18	ZG230-450	304	304	304
軸套螺母	45/2Cr13/304	45/2Cr13/304	45/2Cr13/304	2Cr13/304	2Cr13/304	2Cr13/304
鍵	2Cr13	45	45	2Cr13	2Cr13	2Cr13

中開雙吸泵主要零件材料選用一覽表由水泵廠家總結。推薦閱讀：單吸泵與雙吸泵的區別
