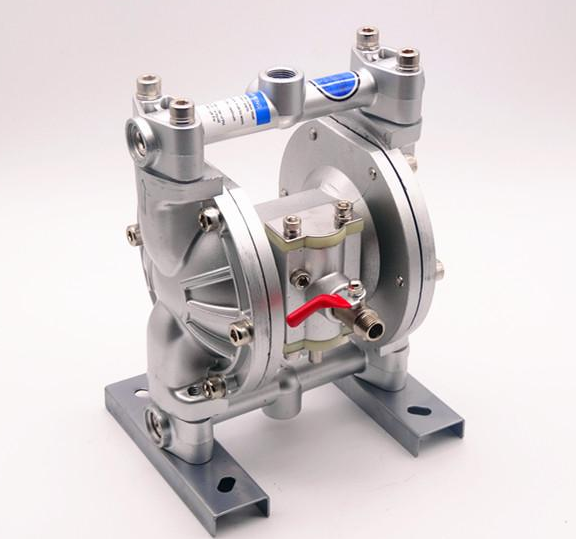

QBY氣動隔膜泵產品概述
QBY氣動隔膜泵是一種新型的輸送機械，在中國是一種新型泵。
使用壓縮空氣作為動力，可以排出各種腐蝕性液體，帶顆粒的液體，高粘度，易揮發，易燃且劇毒的液體。
其性能參數類似于德意志聯邦共和國的WLLDENPVMPS和美國的MARIOWPUMPS。工廠現已形成一系列產品，共有八個規格和直徑：: 10mm3 / 8，￠ 15mm1 / 2，￠ 25mm1，，40mm11 / 2，￠ 50mm2
￠ 65mm21 / 2，￠ 80mm3， mm100mm4。
四種材料，鋁合金，鑄鐵，工程塑料，不銹鋼。
根據不同的液體介質，使用丁腈橡膠，氯丁橡膠，氟橡膠和聚四氟乙烯。
滿足不同用戶的需求。氣動隔膜泵已被石油，化學，電子和陶瓷紡織系統單元廣泛使用。它們被放置在特殊場合以泵送各種常規泵無法泵送的介質，并取得了令人滿意的效果。
QBY塑料氣動隔膜泵的主要特征
1、無需灌溉和引水，吸水高度z大為7m，揚程z大為50m，出口壓力≥6kgf/ cm2；
2、流量寬敞，通過性能良好，允許直徑z大為10mm的大顆粒。
泵送泥漿和雜質時，泵的磨損很小；
3、可以通過打開空氣閥無級調節水頭和流量，并且可以在1-7kgf / cm2;
4、之間調節氣壓。泵沒有旋轉部件，也沒有軸封。隔膜將泵送的介質與泵的運動部件和工作介質完全隔離，輸送的介質不會泄漏到外部。
因此，泵送有毒，易玩或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、無需用電，在易燃易爆場所使用安全可靠；
6、可以浸入介質中工作；
7、功能便捷，工作可靠，只需打開和關閉燃氣閥即可啟動和停止，即使由于意外或突然停機而長時間沒有介質運行，泵也不會因此受到損壞，并且泵會自動超載。
接地關機，具有自我保護性能，當負載恢復正常時，它將自動開始運行；
8、結構簡單，易損件少。該泵結構簡單，易于安裝和維護。與其他類型的泵不同，由于轉子，活塞和齒輪的作用，由泵輸送的介質不會與閥，連桿等活動部件接觸。
葉片和其他零件的磨損，導致性能逐漸下降；
9、它可以輸送粘度低于10,000厘泊的更多粘性液體；
10、無需使用油潤滑，即使空轉也不會對泵產生任何影響，這是泵的主要特點。
QBY塑料氣動隔膜的主要用途泵
1、泵送花生醬，泡菜，土豆泥，小香腸，蘋果醬，巧克力等。
2、泵送油漆，膠和顏料。
3、所有類型的粘合劑和膠水均可泵送。
4、各種瓷磚，瓷器，磚頭和
陶釉漿。
5、鉆完油井后，泵送沉積物并注漿。
6、泵送各種乳液和填充劑。
7、泵送各種污水。
8、使用泵作為油輪和駁船清理倉庫并吸收倉庫中的污水。
9、啤酒花和發酵粉糖漿，糖漿，糖漿。
10、在礦山，隧道，隧道，選礦和礦渣中抽水。
泵水泥灌漿和砂漿。
11、各種橡膠膏。
12、各種研磨劑，腐蝕劑，油和泥，清潔油脂和普通容器。
13、各種劇毒，易燃和易揮發的液體。
14、各種強酸，強堿和強腐蝕性液體。
15、各種高溫液體均可承受150℃。
16、作為各種固液分離設備的前級壓力傳遞裝置。

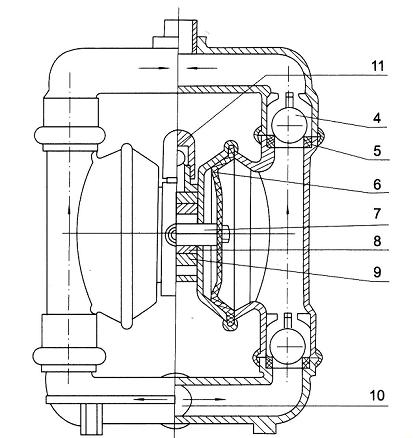

1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口
QBY塑料氣動隔膜泵性能參數表
Note:★-有 have /-無 without
Model 1
Dischage
(m3/h)
Head
(m)
Exit
Pressure
(kgf/cm2)
Sucked
lift
(m)
Max grain D
Max
Pressure
(kgf/cm2)
消耗量
Max air
consumption
(m3/min)
ZL104
1Cr18Ni9Ti
HT200
聚丙烯
Enhanced
Polypropy lene
